120-мм полковой миномет образца 1938 г. (на сошках образца 1943 г.)

120-мм полковой миномет образца 1938 г. – советский миномет калибра 120 мм. Принят на вооружение 26 февраля 1939 года, в войска Красной Армии поступил в январе 1940 года во время советско-финской войны. Представляет собой гладкоствольную жесткую систему со схемой мнимого треугольника. Был разработан в конструкторском бюро под руководством Б. И. Шавырина.

Миномет имел приставной колесный ход, дающий возможность буксировки четверкой лошадей или грузовиком (с ограничением скорости из-за простой жесткой подвески), или же погрузкой в кузов. Тот же колесный ход позволял перекатывать миномет силами расчета, что было необычно для артсистемы такой мощности.

Выстрел производился накалыванием капсюля под весом мины или же с помощью спускового механизма – в целях безопасности при стрельбе мощными зарядами. Заряд размещался в xвостовике мины; для увеличения дальности существовали дополнительные заряды в матерчатых картузах, крепившиеся вручную на хвостовик.

По состоянию на 22 июня 1941 года Красная Армия имела на вооружении около 3,8 тысячи 120-мм минометов.

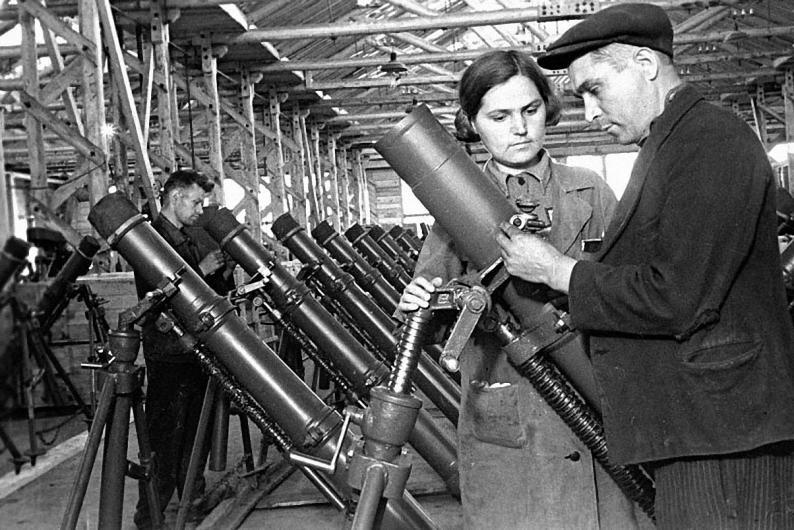

В конце августа 1941 года перед конструкторским коллективом была поставлена задача разработать более технологичный вариант миномета. В разработке участвовала конструкторская группа во главе с Б. И. Шавыриным (20 человек), а также инициативная группа конструкторов (Г. Д. Ширенин, В. И. Лукандер, С. Б. Добринский, А. Г. Соколов, С. П. Ванин). В результате был разработан 120-мм полковой миномет образца 1941 г. – упрощенный и без колесного хода.

В 1943 году конструкторский коллектив серийного завода под руководством А. А. Котова провел модернизацию конструкции, и на вооружение был принят 120-мм полковой миномет образца 1943 г.


Калибр: 120 мм

Масса в боевом положении: 282 кг

Угол вертикального наведения: +45°; +80°
Угол поворота: -3..+3

Максимальная дальность стрельбы: 5700 м
Скорострельность: до 15 выстрелов в минуту
