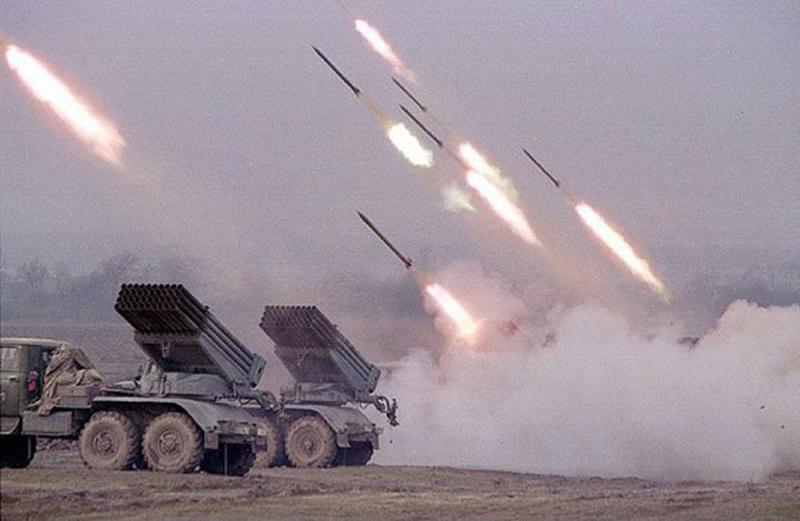

Реактивная система залпового огня БМ-21 «Град»

БМ-21 «Град» – советская реактивная система залпового огня (РЗСО) 9К51 калибра 122 мм, ее можно считать «внучкой» легендарной «Катюши», защищавшей нашу Родину в годы Великой Отечественной войны. Принята на вооружение в 1963 году. Система БМ-21 «Град» заменила более раннюю РСЗО БМ-14.

Серийное производство боевых машин БМ-21 было развернуто на Пермском заводе им. Ленина и велось до 1988 года. За время серийного выпуска только в Советскую Армию было поставлено 6536 боевых машин. На экспорт было изготовлено еще не менее 646 машин. К 1995 году, уже после завершения серийного производства, более 2000 боевых машин БМ-21 находились на вооружении 50 стран мира. Выпуском реактивных снарядов занималось НПО «Сплав», всего было выпущено более 3 миллионов различных реактивных снарядов для РСЗО «Град».

БМ-21 «Град» стала базовой для целого ряда других отечественных систем РЗСО калибра 122 мм: «Прима», «Град-В», «Град-ВД», «Град-П», 22-х ствольная корабельная версия «Град-М», БМ-21ПД «Дамба» (береговой бомбометный комплекс).

Применяемая номенклатура снарядов: осколочно-фугасные неуправляемые, кассетные, управляемые кумулятивные, зажигательные, осветительные, постановщики помех, химические, агитационные. Средняя масса снаряда до 66 кг, масса боевой части до 25 кг.

В настоящее время 122-мм система РСЗО БМ-21 «Град» в модификации 9К51М «Торнадо-Г» стоит на вооружении Российской армии.

Калибр: 122 мм

Количество снарядов для залпа:     40 штук
Продолжительность залпа: 20 секунд
Площадь залпового поражения:   145 000 кв.м

Масса без снарядов и расчета:   10,87 т
Масса в боевом положении: 13,7 т

Шасси: Урал-375Д

Размеры
Длина в походном положении: 7350 мм
Ширина в походном положении:   2400 мм
Высота в походном положении: 3090 мм
Клиренс:   400 мм

Скорость передвижения БМ-21: до 90 км/ч

Дальность поражения цели
максимальная:              40 км
минимальная: 1,6 км

Расчет: 3 человека
Время перевода из походного положения в боевое – 3 минуты.
