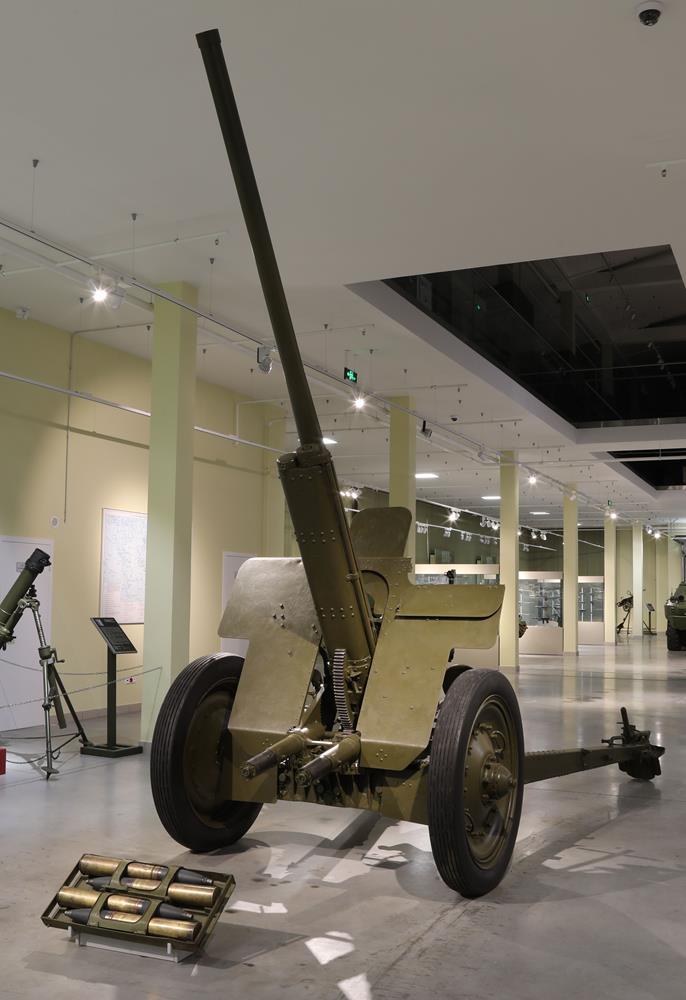

76-мм дивизионная пушка образца 1936 г. (Ф-22)

76-мм орудие Ф-22 стало первым орудием, разработанным целиком и полностью в СССР, а не представляющим собой модернизацию орудий армии Российской империи или зарубежной разработки. Пушка была разработана в конструкторском бюро горьковского завода № 92 («Новое Сормово») под руководством выдающегося артиллерийского конструктора В. Г. Грабина. Ф-22 изначально создавалась как универсальное орудие, которое могло вести эффективный обстрел наземных и воздушных целей. Автором концепции универсальных орудий был 1-й заместитель наркома обороны Маршал Советского Союза М. Н. Тухачевский. В конце 1930-х годов и в СССР, и в мире универсальные орудия были признаны неудачной конструкторской идеей, проектирование таких орудий было прекращено.

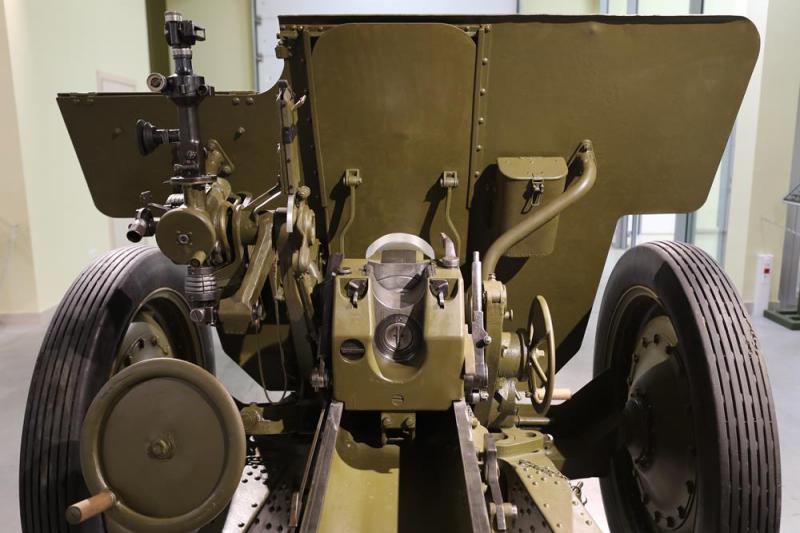

При создании пушки Ф-22 в ее конструкцию были заложены революционные для советской артиллерии того периода технологии: двухбрусовый раздвижной лафет с коробчатыми станинами, клиновой полуавтоматический затвор, возможность установки дульного тормоза и расточки зарядной каморы под более длинные и мощные снаряды. Максимальный угол возвышения у Ф-22 составляет 75%. Однако ряд конструкторских идей в серийных Ф-22 так и не был реализован. Снарядная камора была уменьшена под габариты артиллерийского выстрела от 76-мм пушки образца 1902 г., дульный тормоз на серийных Ф-22 был отменен.

После долгих испытаний 11 мая 1936 года универсальное орудие Ф-22 было принято на вооружение РККА под наименованием «76-мм дивизионная пушка образца 1936 г.». Войсковая эксплуатация выявила у Ф-22 ряд существенных недочетов: недостаточную скорость возки, отказы полуавтоматики при зенитной стрельбе, разнесенное расположение приводов наводки орудия, которое было неудобно при ведении огня по движущимся танкам и бронемашинам. Все это привело к постоянной модернизации орудия и сокращению серийного выпуска. Тем не менее, за три года было выпущено 2’932 пушки Ф-22. В 1939 году производство орудия было прекращено в связи с принятием на вооружение нового орудия — 76-мм дивизионной пушки образца 1939 года (УСВ).

Пушка Ф-22 активно использовалась советскими войсками в боях на Хасане (1938 г.) и Халхин-Голе (1939 г.), а также в ходе советско-финской войны 1939–1940 годы. На 1 июня 1941 года в частях Красной Армии имелось 2’844 орудия Ф-22. В начальный период Великой Отечественной войны большинство пушек погибло в боях, а 560 орудий Ф-22 попали в руки противника и, пройдя коренную модернизацию, превратились в очень мощные немецкие противотанковые 7,6-см орудия PAK-36 (r).

Несмотря на свои конструктивные и технологические «младенческие болезни», Ф-22 надежно выполняла роль дивизионной полевой и противотанковой пушки. Накопленный в процессе конструкторской работы ценный опыт позволил ОКБ В. Г. Грабина приступить к созданию выдающихся 76-мм артиллерийских систем: УСВ и ЗиС-3.

Масса: 2820 кг

Скорострельность: до 21 выстрела в минуту

Скорость механизированной возки: до 30 км

Расчет: 6 человек
